IHFD Fluor Kunststoff Zentrifugalpumpe

VerhandlungsfähigAktualisieren am03/18

Modell

Natur des Herstellers: Hersteller

Produktkategorie

Ursprungsort

Online Beratung

Übersicht

IHFD Fluor Kunststoff Zentrifugalpumpe

Produktdetails

I. Einführung der IHFD-Fluor-Kunststoff-Zentrifugalpumpe

IHFD korrosionsbeständige Fluor-Kunststoff-Zentrifugalpumpenkörper mit Metallgehäuse F46 (oder importierter PFA-Hochtemperatur-Fluor-Kunststoff), Pumpendeckel, Laufrad und Wellengehäuse werden mit Metalleinbettungen ausgelagert Fluor-Kunststoff-Gesamtsinterpressung hergestellt, die Wellendichtung wird durch eine fortschrittliche Wellenrohr-mechanische Dichtung ausgeführt, die Import- und Exportausführung wird durch Gussstahlkörper verstärkt, um die Druckbeständigkeit der Pumpe zu erhöhen.

Diese Pumpe hat Korrosionsbeständigkeit, Verschleißbeständigkeit, hohe Temperaturbeständigkeit, Nicht-Alterung, hohe mechanische Festigkeit, glatter Betrieb, fortgeschrittene und vernünftige Struktur, strikt zuverlässige Dichtungsleistungen, einfache Demontage und Reparatur, lange Lebensdauer und andere Vorteile.

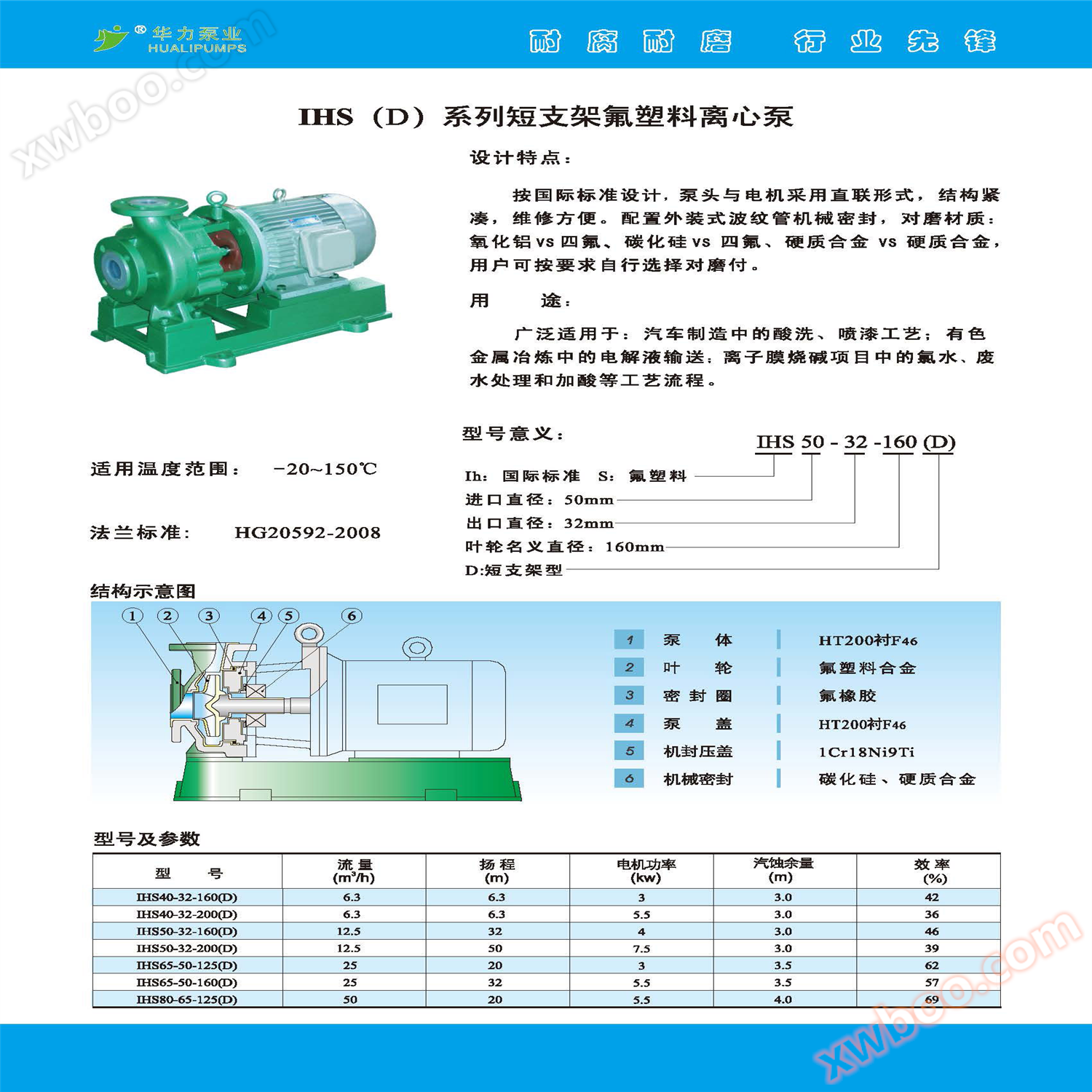

Technische Parameter der IHFD-Fluor-Kunststoff-Zentrifugalpumpe

IHFD Fluor-Kunststoff-Zentrifugalpumpe

1, die Rohrleitung biegen Teil so glatt wie möglich, reduzieren Sie die Benutzung der Ecken und vermeiden Sie, in der Nähe der Ecken.

4. Berücksichtigen Sie die Landung der Flüssigkeitsoberfläche, die Position der Einatmungsröhre muss eine ausreichende Überschwemmungstiefe haben. Um zu verhindern, dass der Filter an der Importstelle eingestellt werden sollte, ist die Filtrationsfläche 3 bis 4 Mal größer als die Leitungsschnittsfläche. Festgelegt

5. Pumpen Sie. Bei der Verwendung unter Arbeitsbedingungen muss das Eingangsrohr der Pumpe mit einem Ventil versehen sein, das zur Regelung des bestimmten Durchflusspunkts verwendet werden kann, um den Überfluss zu verhindern, nachdem der Motor überlastet ist, kann die Pumpe nicht arbeiten.

6. Der Import und der Ausgang der Pumpe installieren Sie so weit wie möglich einen Rohrkompensator, um die Wartung zu erleichtern.

7, die Rohrleitung muss richtig verbunden sein, die Dichtungspasse zwischen den Flanschen muss glatt sein und nicht falsch positioniert werden. Die Pumpe funktioniert nicht und kann zu Schäden der Pumpe führen.

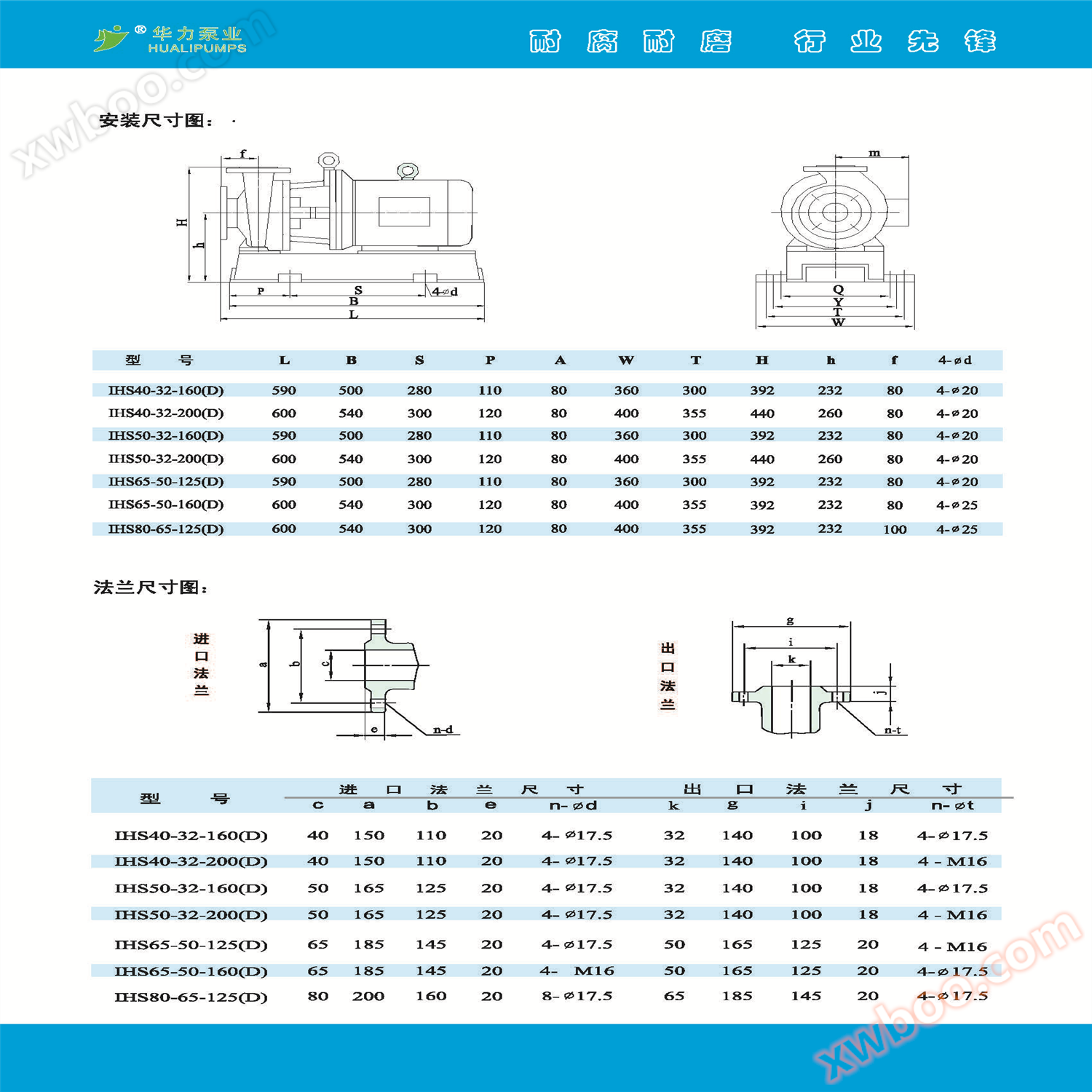

Installation von IHFD Fluor-Kunststoff-Zentrifugalpumpen

a) Installationspunkte

Die Pumpe muss auf einer stabilen Grundlage installiert und befestigt werden, ohne den Einfluss anderer mechanischer Vibrationen.

Das Gewicht der Grundlage selbst ist mehr als dreimal das mechanische Gewicht und die Fläche muss größer sein als die Grundlage.

Um die Pumpe herum muss genügend Platz für die Reparatur und Wartung der Pumpe reserviert werden.

4, die Pumpeneinheit auf der Basis platziert, sollte zwischen der Basis und der Basis eine Polsterung gelegt werden.

2) Rohrleitung

1, die Eingang- und Ausgangsleitung der Pumpe sollte einen Halter haben, kann nicht mit der Pumpe gestützt werden, und der Leitungskaliber sollte mit dem Pumpenkalibrum einheitlich sein. Pumpen Sie so nah wie möglich an den Pool.

2, muss sichergestellt werden, dass die Installation der Pumpe in hohem Maße mit der Dampfkorrosionsmarge der Pumpe übereinstimmt und den Verlust der Rohrleitung und die Medientemperatur berücksichtigt. Um eine Gasdampkorrosion im Pumpenkörper zu vermeiden, müssen die folgenden Formeln erfüllt werden:

NPSHa≥NPSHr+0. 5

NPSHa， Effektiver (Gerät) Dampferosionsmargin (m) NPSHr: Muss (Pumpe) Dampferosionsmargin (m)

10°

(Pa-Pv) NPSHa= ----Erde-hf

Pa: Druck auf die Oberfläche des Transportmediums (MPa) Pv: Dampfdruck des Mediums (MPm)

g: Schwerkraftbeschleunigung (m/s)

p: Mediendichte (kg/m3)

hs: Absorptionshöhe (m)

HF: Inhalationsrohrwiderstand (m)

Sicherheitsmaßnahmen für IHFD-Fluor-Kunststoff-Zentrifugalpumpen

1, verboten Luftbetrieb: Luftbetrieb wird das Laufrad heiß machen, mechanische Dichtung trockene Reibung zerstört, wodurch Pumpenschäden verursacht werden. (Ein Import- und Ausgangsventil läuft im geschlossenen Zustand und wird auch als leerer Betrieb angesehen).

2. Verhinderung von elektrostatischen Schäden: Wenn eine Flüssigkeit mit niedriger Leitfähigkeit, wie ultrareines Wasser oder fluorinerte Flüssigkeiten, in der Pumpe statische Elektrizität erzeugt wird, was Entladung und Schäden an der Pumpe verursachen kann, sollten antistatische Elektrizität erzeugt werden, statische Elektrizität oder andere Maßnahmen entfernen.

3. Die Wartungspersonal der Pumpe sollte über Fachwissen und Betriebserfahrung verfügen.

Die Zentrifugalpumpe aus bestimmten Materialien kann nur für bestimmte Arbeitsbedingungen verwendet werden, sonst kann die normale Leistung und Lebensdauer der Pumpe nicht garantiert werden und sogar zu einem Unfall führen.

Lüftungsanforderungen vor Ort: Bei der Förderung von Medien, die für flüchtige giftige Gase anfällig sind, müssen Sicherheitsmaßnahmen ergriffen werden, wie z. B. die Installation von Wechselgeräten, um Flüssigkeitsleckage durch einen Unfall zu verhindern.

6. Verhinderung von Flüssigkeitsleckage: Es müssen Vorsichtsmaßnahmen gegen Flüssigkeitsleckage getroffen werden, die aufgrund eines unerwarteten Ereignisses oder einer Rohrleitungsbeschädigung verursacht werden, um zu vermeiden, dass Flüssigkeiten direkt in den Boden fließen.

7, entsprechend den Spezifikationen des Motors, wie z. B. Nennspannung und Nennleistung, wählen Sie einen elektromagnetischen Schalter.

Wenn die Pumpe im Freien ist, muss die elektrische Leitung Schutzmaßnahmen ergreifen, um den Schalter vor Wasser zu verhindern.

9. Elektromagnetischer Schalter und Tastenschalter müssen sicher installiert und weit von der Pumpe entfernt sein.
